產品中心更多分類
生理機能測試
PhenoMaster NG小動物能量代謝與行為表型分析系統
TSE PhenoMaster NG代謝行為表型分析系統是一套在標準生活籠環境下對多個小鼠、大鼠、豚鼠等小型嚙齒動物的代謝表征（如呼吸熵監測、飲食/飲水/體重監測）、運動表征（自主活動、跑輪運動、跑步運動）和心電等生理體征進行實時監測記錄的多功能系統，可用于動物生物鐘/晝夜節律研究、能量代謝、營養不良癥/肥胖癥/糖尿病模型藥物代謝、缺氧等研究。
設備名稱：小動物能量代謝監測系統 代謝與行為學表型分析系統 PhenoMasterNG Phenotyping
制 造 商：TSE Systems公司 產 地：德國
品 牌：TSE
型 號：PhenoMaster NG
技術問題：見［技術規格］［技術資料］
商品報價：見［訂貨指南］
主要功能用途
TSE PhenoMaster NG代謝行為表型分析系統是一套在標準生活籠環境下對多個小鼠、大鼠、豚鼠等小型嚙齒動物（）的代謝表征（如代謝呼吸熵監測、飲食/飲水/體重監測）、運動表征（曠場自主活動、跑輪運動、跑步機運動）和心電等生理體征的實時連續監測記錄的多功能系統。PhenoMaster NG為長期全自動監測小型實驗動物代謝和相關行為提供了一個高度靈活的模塊化一體式解決方案，可用于動物生物鐘/晝夜節律研究、能量代謝、營養不良癥/肥胖癥（Obesity）/糖尿病（Diabetes）模型藥物代謝、缺氧(Hypoxia)等研究領域。
性能特點
TSE 新一代PhenoMaster Next Generation (NG)能量代謝與行為表型分析系統，引入標準生活籠設計理念，使動物處于熟悉的地應激壓力環境、自然生活狀態下實施能量代謝和行為學分析，不僅符合嚴格的動物福利要求，也為實驗測試條件提供更好的一致性和穩定性。
PhenoMaster NG系統為長期全自動監測小動物代謝和相關行為提供了高度靈活的模塊化解決方案，可以在一個軟件中同時控制多種功能模塊，完成實驗動物的能量代謝表征（呼吸熵監測、攝食飲水及體重監測模塊）、動物行為表征（包括XYZ自主活動度、跑輪CaloWheel模塊、密閉能量跑臺CaloTreadmill及Operant Wall學習記憶）和心電、腦電、呼吸等多種生理體征參數的長時間連續監測記錄和分析。
PhenoMaster NG系統使用現代總線架構，所有功能模塊、監測通道可實現“即插即用” 模塊化的管理。在不干擾其他傳感器的數據收集能力的情況下，可隨時刪除和添加。具有無與倫比的應用靈活性，便于根據研究問題或方向變化靈活擴展。監測通道數量同樣具有高度靈活性，可根據實驗通量要求選擇1-256范圍任意數量的檢測通道（籠位）。通常情況下，模塊的升級擴展可由用戶自行輕松完成。
作為PhenoMaster的迭代產品，PhenoMaster NG -具有改進的傳感器技術，更高的動物福利標準和同類產品中最高的數據采樣頻率。此外，PhenoMaster NG還可可使用新型專用傳感器選項H2、CH4、VOCx、13isoC，與IVC /Iso密封隔離籠組合，用于無菌或免疫功能低下的動物氣體分析儀、監測微生物組活性（Microbiome activity Monitoring, MicrobSys）。借助TSE的平衡臂（Counterbalance Arm）、轉環(Swivel) 附加組件，可在動物處于環境熟悉、毫無壓力的生活籠中、保持自由活動狀態下完成光遺傳學(Optogenetics)、化合物輸入(compound infusion)、微透析(microdialysis)等測試。
1、能量代謝監測
1.1 呼吸熵監測模塊(indirect open circuit Calorimetry System, CaloSys)
PhenoMaster NG通過間接氣體量熱法(Indirect Gas Calorimetry, CaloSys)進行呼吸熵監測。可測量小動物呼吸的氧氣濃度、氧氣消耗量(oxygen consumption, VO2)、二氧化碳濃度、二氧化碳產生量(carbon dioxide production, VCO2)、呼吸交互率、熱量，得出能量代謝數據。
CaloSys具有PULL(拉)、PUSH(推)兩種氣體采集模式。傳統代謝研究系統一般是使用標準PULL模式。CaloSys則同時具有PULL和PUSH模式兩種模式。PUSH 模式用于常規缺氧(hypoxia)、在ISOcage動物密封隔離籠中進行的無菌條件下動物實驗以及特定氣體成分暴露實驗研究。
O2和CO2氣體探頭具有全自動快速校正功能。氧氣監測采用氧化鋯(ZrO2)監測探頭，二氧化碳監測采用紅外光譜探頭，穩定性好精度高。
高速氣體監測，單籠氧氣/二氧化碳?xì)怏w數據采集監測周期為15秒?？蔀槊總€(gè)籠體配備一套單獨的O2和CO2探頭，實現呼吸熵實時監測數據功能，監測頻率為1秒/次。
采用電學帕爾帖原理，采用物理氣體干燥裝置（first-pass physical drying unit，水蒸汽冷凝阱）而非有毒化學物去除監測氣體中的水汽，可保證長時間連續干燥氣體，消除水汽對CO2傳感器的噪音干擾。

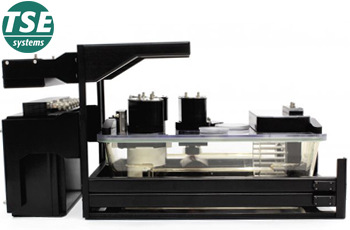

1.2 測試籠
代謝籠為實驗動物提供水和食物及活動空間，籠蓋上有空氣出入口和空氣采樣口?；\內氣體由空氣泵提供，中間經過空氣過濾器和空氣干燥單元，以保證進入動物籠中的空氣干燥潔凈。
籠具蓋具有夾層設計，氣流沿籠壁流下，單方向循環流動，代謝籠內氣體殘留少?；\體進氣方式可選擇PULL模式或PUSH 模式。
每個籠體配置獨立的大流速控制器，氣體流速可調
籠內環境監測傳感器可用于高精度的溫濕度和氣壓監測。
1.3 進食/飲水/體重監測模塊
PhenoMaster NG的高精度重量傳感器可精確采集動物的每個飲水和攝食行為?？苫Q的多個傳感器配置 –兩種飲食、水和體重（可自由組合）。借助于食物飲水?dāng)z取的控制模塊(Access Control Module)，可根據測試任務自動進行食物和飲水控制（按時間/持續時間/數量/頻率進行分析和訪問控制），系統可詳盡的動物膳食模式分析-次數和時間模式。
進食監測模塊，可實時監測食物消耗量、攝食時間、攝食頻率、單位時間攝食次數。喂食器有防碎屑裝置，可減少進食過程中碎屑損失和外漏引起的誤差。
飲水監測模塊，可實時監測飲水消耗量、飲水時間、飲水頻率、單位時間飲水次數。
體重監測模塊，可實時監測體重變化量。

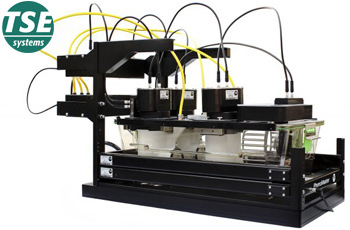

1.4 自發活動監測模塊ActiMot3
ActiMot3紅外光束傳感器框架可以高效可靠地監測動物運動活動，可以記錄生活籠或其他測試場（如open field曠場，孔板holeboard，light/dark or place preference arena明/暗或位置偏好）中最細微的運動（位移分辨率2mm）。
采用紅外光學框架構成三維活動監測維度即XYZ軸面監測實時監測實驗動物水平活動度、站立次數、應激刺激監測、位置偏愛信息監測、晝夜節律監測、睡眠分析等多達125個參數，提供行動圖、活動軌跡、直方圖、2D和3D顯示選項。用戶可通過軟件自由選定重點監測區域范圍。

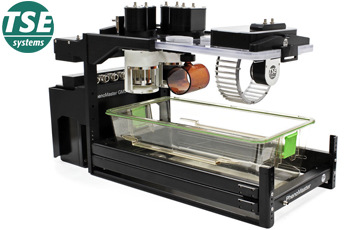

1.5 跑輪監測模塊（小鼠）
PhenoMaster NG跑輪模塊可裝配于代謝籠中，實驗動物自發運動時可測量呼吸熵、耗氧量、二氧化碳產生量和熱量等。通過內部紅外光束器記錄小鼠在跑輪中的自發運動、跑輪轉動圈數、速度、時間、頻率等。
小型化和籠蓋頂部安裝，實現籠內空間最大化-增加超過30%生活空間。
可輕松插入模塊完成安裝，便于快速拆卸清洗。
具有啟用/禁用功能，對跑步時間和距離進行控制。
程序化的漸進式鍛煉程序。
配對跑步（將實驗動物的跑步訓練模式強加于另一對照組動物）。
激勵跑步（與食物/飲水供給控制單元結合，激勵動物為了獲取食物/飲水而跑步）。

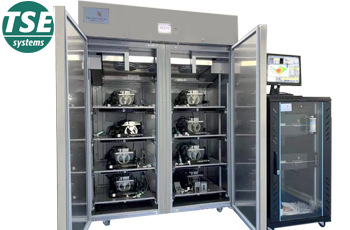

1.6 環境氣候箱（Environmental Chamber/Climate Chamber）
PhenoMaster NG環境氣候箱專為間接量熱法代謝實驗而設計。作為實驗條件的一部分，環境氣候室控制室可對溫度、濕度、光照環境實現全面精確控制，以提供不同實驗?zāi)康乃鑼?shí)驗條件，如進行溫度挑戰（Temperature challenge）和晝夜節律效應的研究。
艙內溫度變化可編程控制。四個集成風扇和一個通風板確保恒定的空氣循環和冷熱空氣分布。
可容納多個測試籠同步實驗，伸縮式擱板便于安裝測試籠。
環境箱配備有動物檢視窗口,便于對實驗動物進行目視觀察。窗口設置有濾光膜，以阻擋所有外部源中的可見光。箱內的紅光照明光源用于在程序化的黑暗階段提供箱內的照明。
與開放式外殼條件相比，將噪音降至最低。
1.7 PhenoCages代謝籠
一個專門設計的收集漏斗將尿液和糞便分離到2個獨立的容器中，并通過收集器下的高精度稱重傳感器實時測量。冷凍裝置可及時將尿液和糞便維持在低溫狀態，確保后續分析結果的穩定。
代謝籠內壁經疏水處理，掛壁少。各個組成部分可以很容易地拆除以便清潔和消毒。
2、行為與認知(Behavior and Cognition)檢測模塊
TSE PhenoMaster系統可集成大鼠和小鼠的操作墻（Operant Wall）或認知墻(Cognition Wall)測試模塊，用于在生活籠環境中進行的操作性條件反射測試。
操作墻由三孔入口隔板、顆?；蛞后w分配器、控制軟件組成。動物從特定的入口進入則軟件自動給予食物獎勵該實驗全程自動，軟件自動控制硬件并自動記錄數據并自動分析數據，全程無需人為干預，不會對動物學習表現造成干擾。無論是想研究動機（motivation）、注意力（attention）、沖動（impulsivity）還是簡單學習任務（learning tasks），都能在創建操作性條件反射實驗（Operant Conditioning）時提供幾乎無限的靈活性。易用的圖形用戶界面允許輕松創建自定義協議。生物籠設置允許對每只動物進行長期實驗，并促進對學習能力的晝夜節律分析。它還減少了實驗人員的工作量并節省了實驗室空間。
操作墻可與其他 Phenomaster 模塊的整合，為實驗設計提供了前所未有的靈活性。在開始操作測試之前，使用訪問控制單元限制對食物的訪問，從而增加為食物工作的積極性。將操作墻與自愿跑輪結合使用，以使用車輪運行作為加強器或響應元件。操作墻還可以集成到量熱系統中。
3、生理信號恒星無線遙測（Stellar Telemetry）模塊
恒星遙測(StellarTelemetry)裝置在PhenoMaster生物籠環境中定期或連續監測重要生命體征參數，實現生理參數與代謝和行為分析數據的整合。
發射器用于收集任何動物（體重15g - 3500+g）植入式探頭的遙測信號，可監測肌電圖(electromyogram, EMG)、心電圖(electrocardiogram, ECG)、心率、血壓、呼吸頻率(respiratory rate)、潮氣量(tidal volume)、腦電圖(electroencephalogram, EEG）、眼電圖(electrooculogram, EOG）等眾多生物電勢(Biopotentials)指標，以及溫度（Core Body Temperature）和活動。還可選用固態導管壓力傳感器，用于測量整個身體（腦、肺、心臟、血管或胃腸道）的壓力。
接收器可以安裝在實驗室的墻壁、天花板或其他距離5m以?xún)?nèi)的任何地方。
恒星遙測模塊可整合到所有PhenoMaster在生物籠或任何其他測試環境中，包括社交團體(social groups)環境。
可使用BIOPAC Acknowledge Software、NOTOCORD-hem Evolution軟件操作和數據分析。
4、專用軟件系統
具備數據記錄及分類提取功能，可根據監測通道篩選或提取數據，也可根據數據類型進行篩選提取數據；除常規記錄實驗結果功能，還可以對原始數據進行有效的分析和作圖，也可以將原始數據導出，用于進一步的統計分析。
可根據需要選配標準測量模式或?qū)崟r(shí)測量模式。標準測量模式每個通道氣體依次抽樣進入氣體分析儀進行分析測量，進入分析狀態的通道（籠舍）為當前測量通道，其它通道為待測通道。實時測量模式為在整個實驗過程同時記錄所有籠內法氣體的濃度、飲食飲水體重、XYZ三維活動的所有數據，為后期數據統計提供了相同的時間點，在時間上做到數據的統一性。與標準測量模式相比，實時模式可以記錄更多的“偶發性”動物數據，如進食頻率，進食時間等。
主要技術規格
TSE PhenoMaster NG代謝行為表型分析系統各功能模塊技術規格如下。
技術要素 | 性能參數 | |
1、呼吸熵監測模塊 | ||
可監測指標 | 小動物呼吸的氧氣濃度、氧氣消耗量、二氧化碳濃度、二氧化碳產生量、呼吸交互率 | |
O2測量精度 | 0.00% | |
O2測量分辨率 | 0.001% | |
CO2測量精度 | 0.001% | |
CO2測量分辨率 | 0.001% | |
籠內溫度監測探頭精度 | 0.001℃ | |
濕度監測探頭精度 | 0.001%RH | |
氣壓監測探頭精度 | 0.001hpa | |
標準監測時長 | 為10天，無最長測量時間限制，可根據需求增加監測時長 | |
呼吸熵監測模塊測試兼容性 | 小鼠測試 | |
同時監測通道數 | 1-256個 | |
2、進食監測模塊/飲水監測模塊/體重監測模塊 | ||
進食監測 | 可實時監測食物消耗量、攝食時間、攝食頻率、單位時間攝食次數，測量精度0.001g | |
飲水監測 | 可實時監測飲水消耗量、飲水時間、飲水頻率、單位時間飲水次數，測量精度0.001g | |
重監測 | 可實時監測體重變化量，測量精度0.001g | |
食物供應方式 | 頂部喂食 | |
喂食器設計 | 有防碎屑裝置，可減少進食過程中碎屑損失和外漏引起的誤差 | |
系統配置可同時監測通道數 | 1-256個 | |
3、自發活動監測模塊 | ||
自發活動度監測參數 | 水平活動度監測、應激刺激監測、位置偏愛信息監測、晝夜節律監測、睡眠分析等； 可通過軟件自選重點監測區域范圍 | |
位移分辨率 | 2mm | |
質心分辨率 | 1mm | |
最長活動監測時間 | 10天 | |
實驗動物測試兼容性 | 小鼠 | |
可同時監測通道數 | 1-256個 | |
4、跑輪監測模塊 | ||
測試參數 | 小鼠在跑輪中的自發運動、跑輪轉動圈數、速度、時間、頻率等 | |
實驗動物測試兼容性 | 小鼠 | |
可同時監測通道數 | 1-256個 | |
5、實驗室環境監測模塊 | ||
環境C02監測范圍 | 0 - 3% | |
環境溫度監測范圍 | 0 - 65℃，精度0.01℃ | |
環境氣壓監測精度 | 0.001 kPa | |
環境濕度監測范圍 | 0 - 100%，精度0.01% | |
環境明暗感應 | 0.015 - 1000 Lux | |
實驗環境人員活動監測 | 12米 | |
6、環境氣候箱 | ||
箱內溫度調節范圍 | 0 - +35℃ | |
箱內濕度調節范圍 | 55±10% RH | |
光照控制 | LED紅光和白光照明，強度約2×6000LUX（0 - 100%）可調 | |
7、恒星遙測模塊 | ||
Memory Implants(帶存儲植入探頭) | Real-time Implants（實時信號植入探頭） | |
內置存儲器/遠程數據收集 (Built-in memory | Yes? | No |
傳輸范圍 (Transmission range) | > 5 meters? | > 3 meters |
可用尺寸(Available sizes?) | 1.5-57cc(XS,M,M/F,L,XL,XXL)? | 2.0-7.4cc(XS,M,L) |
目標動物大小 (Target animal size) | 20g to unlimited? | 20g to 1.5kg |
用戶可編程采樣率 (User programmable sample rate?) | 100/200/500/1000Hz? | 1/100/250/500Hz |
電池壽命(Battery life)? | 30 days to > 1 year | 6 times the battery of Memory implants |
組成配置
TSE PhenoMaster NG代謝行為表型分析系統的核心功能是可同時對多個實驗動物代謝相關的CO2、O2兩種呼吸氣體實施采樣監測以間接反映動物代謝機能狀態。
在能量測試系統中，通過引入動物XYZ三維活動監測模塊、代謝跑輪、代謝跑步機后，將動物代謝狀態與可動物的運動時間、運動量以及運動狀態關聯，可實現運動與能量代謝關系的分析研究。
尿液糞便收集裝置，可自動、持續收集、保存實驗動物的糞便和尿液，并可對糞便和尿液重量自動監測，同時方便對收集的尿液代謝成份進一步離線檢測分析。
引入生理信號無線遙測系統后，可實時采集動物的心電、心率、呼吸、體溫等多重生命體征參數。
所有功能研究模塊可通過PhenoMaster控制系統輕松實現模塊的接入與集成控制、分析。
1、PhenoMaster NG控制系統（控制主機）
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
4通道PhenoMaster控制系統 | TSE | 258000-PM-004 | set | PhenoMaster Control System for us to 4 cages, extendable. consisting of: Master Control System Master Interfacing System Industrial Computer System Master Software Platform | 詢價 |
6通道PhenoMaster控制系統 | TSE | 258000-PM-006 | set | PhenoMaster Control System for us to 6 cages, extendable. consisting of: Master Control System Master Interfacing System Industrial Computer System Master Software Platform | 詢價 |
8通道PhenoMaster控制系統 | TSE | 258000-PM-008 | set | PhenoMaster Control System for us to 8 cages, extendable. consisting of: Master Control System Master Interfacing System Industrial Computer System Master Software Platform | 詢價 |
12道PhenoMaster控制系統 | TSE | 258000-PM-012 | set | PhenoMaster Control System for us to 12 cages, extendable. consisting of: Master Control System Master Interfacing System Industrial Computer System Master Software Platform | 詢價 |
16道PhenoMaster控制系統 | TSE | E-258000-PM-016 | set | PhenoMaster Control System for us to 16 cages, extendable. consisting of: Master Control System Master Interfacing System Industrial Computer System Master Software Platform | 詢價 |
2、動物呼吸熵檢測模塊
TSE PhenoMaster NG分析系統是采用間接量熱法分析代謝生理過程中CO2產生和O2消耗量實現對動物代謝狀態監測分析。為實現動物測試籠內空氣中氧氣含量的減少和籠內CO2濃度上升的精確變化的測定，CaloSys代謝檢測模塊包含了空氣供氣泵 (Air supply pump)、氣體流量控制器 (CaloSys SureFlow Pump Control)、氣體干燥裝置 (High speed gas drying unit)、籠內空氣采樣泵 (Air sample pump)、高精度高速CO2 、O2傳感器單元 (High-Speed Sensor Unit)、傳感器自動校正單元和氣體采樣控制單元（Sample Switch Control Unit）及模塊間接口 (Special interface unit)等一系列功能組件構成。
2.1 CaloSys中央處理控制單元(Calorimetry Process Control Unit)
用于對呼吸熵測定全流程中進氣、采樣、流量、傳感器校正和氣體的檢測全部模塊的控制。
控制單元根據測試籠配置數量（一個監測籠構成一個監測通道，最多可搭建64通道的控制單元）。
2.2 高速傳感器模塊（High-Speed Sensor Unit）
通用模塊，用于對籠內代謝氣體的抽樣檢測，包括VO2, VCO2和籠內溫度的實施監控
2.3傳感器校正孔控制單元 (CaloSys AutoCalibration Control Unit)
屬通用模塊，用于通過對參考進氣的監測，對O2 / CO2氣體傳感器自動校準。
2.4 代謝監測籠（Calorimetry cages）
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
4通道CaloSys控制單元 | TSE | 994620-CSP-04 | set | CaloSys Professional for 4 cages 用于控制4個籠位的監測 | 詢價 |
6通道CaloSys控制單元 | TSE | 994620-CSP-06 | set | CaloSys Professional for 6cages 用于同時控制6個籠位的監測 | 詢價 |
8通道CaloSys控制單元 | TSE | 994620-CSP-08 | set | CaloSys Professional for 8 cages 用于同時控制8個籠位的監測 | 詢價 |
12通道CaloSys控制單元 | TSE | 994620-CSP-12 | set | CaloSys Professional for 12cages 用于同時控制12個籠位的監測 | 詢價 |
16通道CaloSys控制單元 | TSE | 994620-CSP-16 | set | CaloSys Professional for 16 cages 用于同時控制16個籠位的監測 | 詢價 |
氣體傳感器單元 | TSE | 994620-CS-HSP-01 | set | CaloSys High Speed Sensoring with connection set for calibration gas | 詢價 |
自動校正單元 | TSE | 994620-CS-AC | set | CaloSys AutoCalibration Unit automatic calibration of O2 / CO2 Sensors. | 詢價 |
校正用氣體流量計 | TSE | 994620-FC | set | Flowmeter System for CaloSys for calibration | 詢價 |
CaloCage小鼠籠 | TSE | 994620-CS-KM-4 | set | CaloCage Mouse Green Line for CaloSys Professional. | 詢價 |
3、攝食飲水體重監測模塊
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
PhenoMaster質量稱重單元 | TSE | 259999-SENDFBW-01 | set | PhenoMaster Precision Quantity Measuring Unit; for liquids, food, body weight | 詢價 |
攝食飲水通用控制單元 | TSE | 259998-C-XX | set | Drinking/Feeding Monitor Control Unit extendable to up to 32 channels. including: Control Unit System，Special Interface System Requires: PhenoMaster Control System and Software License | 詢價 |
攝食飲水控制軟件 | TSE | 259998-S-001 | set | Drinking/Feeding Monitor Software Licence,1 Channel. Required: 1 Software License per sensor. | 詢價 |
小鼠飲水瓶 | TSE | 259999-DRI-BOTEAM-HV | Pcs | PhenoMaster Liquid Bottle for Mouse; with Drinking valve with hole | 詢價 |
小鼠飼料容器 | TSE | 259999-FEEDBAS-SP-M | Pcs | PhenoMaster Feeding Container for Mouse; Universal Container SpillProtect | 詢價 |
小鼠粉末/粘稠飼料容器 | TSE | 259999-FEEDBAS-PP-M | Pcs | PhenoMaster Feeding Container for Mouse; for powdered or pasty food | 詢價 |
4、動物活動監測模塊
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
ActiMot3 XY-Frame | TSE | 302022-XY-M | set | Motility Measuring Unit for detecting the horizontal activity (XY-axis). For Standard Home Cage Mouse Type Inner frame size: 390×245 mm IR sensors on the X-axis: 25mm IR sensors on the Y-axis: 16mm Distance between IR sensors: 15 mm. | 詢價 |
ActiMot3 Z-Frame | TSE | 302022-Z-M | set | Rearing Indicator Extension Unit for detecting the vertical (rearing or jumping) activity. Inner frame size: 390x245 mm IR sensors on the Z-axis: 25 Distance between IR sensors: 15 mm. | 詢價 |
ActiMot3 Template | TSE | E-302022-XYZ-M-TP | set | Template for ActiMot3 Frame For fixation of a Standard Home Cage in the ActiMot3 frame. Size：390x245mm. | 詢價 |
ActiMot3 Control Unit System | TSE | 302021-C-XX | set | ActiMot3 Measuring Units, extendable to up to 32 Measuring Units. including: Control Unit System, Special Interface System Requires: PhenoMaster Control System and Software | 詢價 |
ActiMot3 Software Package | TSE | 302021-S-XX | set | for ActiMot3 Measuring Units, extendable. Required: PhenoMaster Control System and Control Unit | 詢價 |
5、動物鍛煉模塊
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
Running Wheel System | |||||
自主跑輪主機 | TSE | 303400-RW-V-M-BU | set | Basic Unit for Voluntary Running Wheel Mouse without drum For built into home cage connecting to control-unit/software package or counter Drum Standard or Drum for Motor Skill Tests Available | 詢價 |
標準跑輪滾筒 | TSE | 303400-RW-V-M-D1-S | set | Drum Standard for Voluntary Running Wheel Mouse. connecting to basic unit to measure spontaneous activity The wheel is fixed on one side Dimensions:Diameter 115 mm, Width 40 mm 4 mm stainless steel grid rods Distance between rods: 8.9 mm (center to center) | 詢價 |
跑輪禁用/啟用控制功能 | TSE | 303400-RW-V-EDF | set | Extension unit for Voluntary Running Wheels. Electronic brake for automated workload control (includes Enabled/Disabled function) Various stimuli (self stimulation, foot shock) Requires: Running Wheel Control Unit & software package | 詢價 |
跑輪控制單元 | TSE | 303400-C-ACT/01 | set | Active Running Wheel Control Unit including: Control unit with integrated interface system for PC control Connecting cables to wheel | 詢價 |
跑輪軟件許可 | TSE | 303400-S-001 | set | Running Wheel Software Licence 1 Software Licence per Running Wheel Software Package with all modules, e.g.: Standard parameters, Motor Skill Testing, Enabled/Disabled Function, Automated Workload Control | 詢價 |
跑輪籠內安裝套件 | TSE | 303400-ADPT | set | Running Wheel cage adapter kit to Rebuild for a cage lid if the Running Wheel is placed into a cage, but too large. | 詢價 |
Operant wall Mouse | |||||
操作反應墻 | TSE | 259900-OW-PM | set | Operant Wall built into home cage. required control-unit 259900-C-PM-XX as well as software package 259900-S-PM-XX | 詢價 |
小鼠餌料分配器 | TSE | 259900-PD-20 | set | Pellet Dispenser for Pellets 20 mg(for Mouse). | 詢價 |
小鼠餌料丸45 mg | TSE | 259901-PEL-45/50T | Pack | Precision-Pellets 45 mg, dustless BioServ Purified Formula For TSE Pellet Dispenser 50 Pellets/Pack | 詢價 |
小鼠頭部探測器 | TSE | 259900-PD/HED-IR/M | set | Head Entry Detector for Pellet Dispenser for Mouse. | 詢價 |
自動可伸縮桿 | TSE | 259900-RRT-R | set | Retractable (automatic) Response Lever, Rat. | 詢價 |
三色刺激燈套件 | TSE | 259900-ST-S | set | Stimulus Lamp Triple-Set(red, green, yellow). | 詢價 |
操作反應墻控制單元 | TSE | 259900-C-01 | set | Operant Behavior Control Unit, fully automatic Including: power supply and connectors for 1 audio generator 1 noise generator a bus for up to 8 shocker modules) special interface system OBS-08 | 詢價 |
操作反應墻軟件 | TSE | 259900-S-PM-08 | set | Software Package for Operant Walls (PhenoMaster) Required: Control Unit 259900-C-PM-08 | 詢價 |
訂貨指南
PhenoMaster NG代謝行為表型分析系統核心功能是動物在不同活動狀態下代謝水平的監控。從國內外用戶實際使用案例看，剔除動物監測通道數量配置的區別后，PhenoMaster NG的配置方案主要分為3-4個應用應用類型。
1）能量代謝監測入門型：系統由呼吸熵測定系統、攝食/飲水/體重監控兩個功能模塊組成。
2）能量代謝-自主活動監測型：系統由呼吸熵測定、攝食/飲水/體重監控、XYZ三維自主活動監控三個功能模塊組成。
3）運動能量代謝監測型：系統由呼吸熵測定系統、攝食/飲水/體重監控、XYZ三維自主活動監控和動物跑輪或動物跑臺四個功能模塊組成。
4）能量代謝調控研究型：系統由呼吸熵測定系統、攝食/飲水/體重監控、XYZ三維自主活動監控和環境氣候箱模塊四個功能模塊組成。
此外，借助于TSE標準生活籠和無線生理信號遙測技術，可單獨或與能量代謝檢測同步實施心電、呼吸等生理信號同步監測。
序號 | 應用套裝 | 貨號 | 套裝配置描述 | 報價 |
1 | 8通道能量代謝 基礎應用套裝 | 258000-PM008-B | 8通道小鼠能量代謝研究入門套裝 配置包括： PhenoMaster Control System for us to 8 cages (1 套) CaloSys Professional for 8 cages (1 套) CaloSys High Speed Sensoring (1 套) CaloSys AutoCalibration Unit (1 套) Flowmeter System for CaloSys calibration (1 套) CaloCage Mouse Green Line for CaloSys Professional (8 套) PhenoMaster Quantity Measuring Unit; (8 套) Drinking/Feeding/Body Weight Sensor (8 套) PhenoMaster Liquid Bottle for Mouse (8 套) PhenoMaster Feeding Container for Mouse (8 套) Drinking/Feeding Monitor Control Unit (1 套) Drinking/Feeding Monitor Software Licence (8 套) | 詢價 |
2 | 10通道 能量代謝-自主活動監測套裝 | 258000-PM-010-S | 10通道小鼠能量代謝-自主活動監測套裝 配置包括： PhenoMaster Control System for us to 10 cages (1 套) CaloSys Professional for 10 cages (1 套) CaloSys High Speed Sensoring (1 套) CaloSys AutoCalibration Unit (1 套) Flowmeter System for CaloSys calibration (1 套) CaloCage Mouse Green Line for CaloSys (10 套) PhenoMaster Quantity Measuring Unit (10 套) Drinking/Feeding/Body Weight Sensor (10 套) PhenoMaster Liquid Bottle for Mouse (10 套) PhenoMaster Feeding Container for Mouse (10 套) Drinking/Feeding Monitor Control Unit (1 套) Drinking/Feeding Monitor Software Licence (10 套) Motility Measuring Unit (10 套) Rearing Indicator Extension Unit (10 套) Template for ActiMot3 Frame (10 套) ActiMot3 Measuring Units (10 套) ActiMot3 Measuring Units (10 套) | 詢價 |
3 | 10通道 運動能量代謝監測套裝 | 258000-PM-010-A | 10通道小鼠運動能量代謝監測套裝 配置包括： 258000-PM-010-S Basic Unit for Voluntary Running Wheel Mouse (10 套) Drum Standard for Voluntary Running Wheel Mouse (10 套) Enabled / Disabled Function Opton (10 套) Active Running Wheel Control Unit (1 套) Running Wheel Software Licence (10 套) | 詢價 |
4 | 10通道 能量代謝調控研究套裝 | 258000-PM-010-E | 10通道小鼠能量代謝調控研究套裝 配置包括： 258000-PM-010-S Climate Chamber 1套 | 詢價 |
（更多方案及配置請咨詢客服）
-
了解更多Sable Promethion Core小動物代謝行為表型分析系統
能量代謝呼吸熵測定|跑輪/跑步機/自主活動監測
-
了解更多Ugo多通道小型嚙齒動物跑步機/小動物跑臺
大鼠跑臺Treadmill|小鼠跑步機
-
了解更多美國Starr大小鼠籠內活動跑輪
動物跑輪計數|運動功能/時間/里程
-
了解更多意大利Ugo大小鼠活動轉輪/跑輪
大小鼠跑輪|運動活動轉輪
-
了解更多PhenoMaster NG小動物能量代謝與行為表型分析系統
代謝VCO2/VO2呼吸熵監測|代謝跑輪/跑步機
-
了解更多意大利Tecniplast大小鼠代謝籠
糞便尿液收集|代謝監測
-
了解更多Indus RSM+小動物手術監護儀
心電血壓監測|血氧飽和度
-
了解更多MouseOX Plus小動物脈搏血氧監測儀
心率/脈搏舒張|呼血氧飽和度監測
-
了解更多大小鼠無創血壓計
大小鼠血壓監測|多通道檢測
